HM1参考级耳机混音放大器
HM1 Reference Headphone Mixing Amplifier
功率放大级：

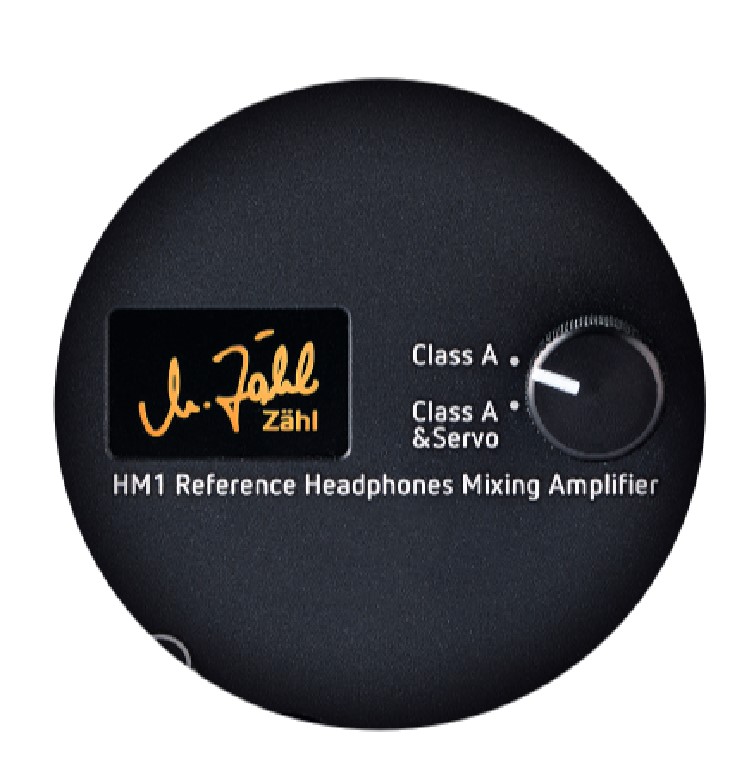

采用Class A纯甲类功率放大器，提供强大的功率输出，轻松应对任何负载，必要时可以在毫秒范围内大幅提升功率。HM1耳放的功率放大级还配置了一个Class A纯甲类+伺服（负反馈）放大器。由于没有交越失真，反馈电路无需进行任何校正。相反，它只纠正功率放大器和耳机之间相互作用产生的误差。反馈路径的设计方式是，校正不会产生伪影。输出电阻降至小于耳机线和连接器之和的值。通过这种方式，可以***地控制耳机系统。可以说，使用HM1，任何耳机都能发出应有的声音。
混音级：
A/B双路音频比较：HM1有两个输入通道，具有独立的***电平控制和开关按钮。无论是用于评估高端范围内的D/A转换器（解码器）或唱头系统等不同音源，抑或是用于比较专业范围内不同的混音或声音处理选项，HM1都是得心应手的工具。
A/B双路切换逻辑：A通道和B通道可以随意切换或关闭或同时打开，还可以实现两个音源的淡入淡出转换。当然，混音级还可以混合任何两路音源，由两个音乐节目创建一个新节目。这个新节目不仅可以在耳机中收听，还可以在设备背面的线路输出端连接有源监听音箱和录音设备。这使得HM1成为具有参考质量的双声道立体声混音控制台。同样重要的是，如果只使用一个通道，未使用的通道将在输入级直接关闭，因此不会对信号的完整性产生负面影响。
声音调节级：
这个级的设计不是为了对声音产生巨大的影响。通常，连接到HM1的所有音频设备都具有极高的质量，传统的音调控制是不合适的。然而，根据耳机、音乐节目甚至个人喜好，在频率响应域中进行精细、***的调整是有利的。
高低频调节：低频和高频调节，每种调节在提升和降低都分都有三个固定档位，主要是为音乐目的而设计的。ZAHL从录音室技术中进一步开发了经过验证的电路，以实现一个设置微调而不是改变声音特征的调节级。例如，专业人员使用该功能来确定混音在低频和高频方面是否平衡，或者是否仍然可以优化。
左右声道平衡调节：
带有21个档位的精密电位计用于平衡控制。中心位置经过完美校准，触觉清晰。以精细的增量，可以补偿由音乐节目、耳机或个人感知引起的高达约2.5 dB的左/右音量差异。
耳机输出/平衡连接：
HM1配备了XLR 平衡接口和6.35mm单端接口。基于强大的放大器功率，两个接口可以同时使用。但是，为了获得参考质量的聆听体验，不建议同时使用。理想情况下，XLR 平衡接口用于与平衡有线耳机配合使用。在这种情况下，两个功率放大器的信号电流不会相互混合，不可能相互干扰。HM1可以展现其全部品质。
双单声道设计：
HM1采用双单声道设计，具有与平衡输出级相同的优点，但避免了平衡输出的缺点：大量的电子元器件会导致非线性风险增加；每个通道包括两个反相工作的输出级，导致输出阻抗加倍。HM1架构的另一个优点是，带有6.35mm插头的不平衡耳机也可以毫无问题地工作。 在HM1内部，左声道和右声道的电源是分开的，分别用于前置放大器和功率放大器。电源变压器的每个通道都有独立的、电位分离的绕组。每个通道的整流、滤波和电压调节都是单独的。对于逻辑电路和前面板指示灯，还有另一个绕组和单独的整流、滤波和电压调节。
线路输出 (Line Out)：
HM1的线路输出端的信号与耳机中的信号相对应，但不通过耳机放大器，而是通过平衡或不平衡线路输出级，并被路由到后部的连接器。每个输出由其自己的有源电路驱动。因此，无论连接到哪一个输出，它都不会对任何其他输出产生影响。平衡输出类似变压器的表现，是真正的平衡：可以热地或冷地，而不会损失电平或音频质量。
连接有源音箱、功放或其它装置：平衡和不平衡输出可同时用于驱动功率放大器、有源扬声器、电平表或其他组件。例如，如果HM1用于比较两个立体声源，则可以使用其中一个输出录制结果。当将HM1用作混音控制台时，情况也是如此。
A通道直连输出（A Thru）：“A Thru”信号从输入通道A（后置输入放大器）分接。A输入处的可切换15dB增益会影响“Thru”信号。Thru输出具有不平衡的输出级。
建立自己的测试平台/实验平台：连接到输入A的信号可以无损地路由到另一个应用程序。应用示例：“A Thru”被路由到声音处理设备或效果器，处理后的信号被馈送到线路输入B。原始信号和处理信号之间的比率可以通过A/B音量控制旋钮来设置。当然，这种设置也非常适合测试任何设备：通道A提供原始信号，通道B提供来自被测单元的信号。
输出选择：
HM1的输出选择切换开关位于XLR耳机输出上方的前面板上，如果您使用HM1驱动耳机以及在线路输出处驱动功率放大器或有源扬声器，则该开关非常有用。在上部位置，只有线路输出处于激活状态，在下部位置，只有耳机输出处于激活位置。在中间位置，两个都处于激活状态，这在记录或测量设备（或其他）连接到线路输出的情况下是有意义的。
线路输入：
平衡信号（XLR）或非平衡信号（RCA）可以连接到HM1的线路输入A和线路输入B。 注意：XLR和RCA不能在同一输入端同时使用！背板配置的平衡/非平衡（Bal/Unbal）开关不选择XLR或Cinch单端插头，而是将输入设置为平衡或非平衡模式。
电源：
电源电压和电源变压器始终是潜在的干扰源，因此，ZAHL采用了一台外置的HMP1电源适配器。外置电源适配器还包含一个备用电源单元，可提供稳定的低电压。该电压被施加到HM1前面板上的电源开关上，并通过继电器打开实际的主电源变压器。备用电源具有宽范围输入电压，是纯线性设计，并配备了***的干扰滤波器。HMP1背板的电源开关可用于完全断电。
耳机输出
Class A 阻抗 0,8Ω max. 电平电压 +23dBu
Class A & Servo 阻抗 0,045Ω max. 电平电压 +23dBu
非平衡 / 双单声道设计
单边输出功率
RMS 4W@30Ω / 7W@15Ω
峰值 7,6W@30Ω / 11W@15Ω / 12W@10Ω (18W for 1,5ms)
耳机输出THD (总谐波失真)
Class A 0,07%
Class A & Servo 0,0005%
(典型 @ +20dBu/7,75Veff / 30Ω load / 2W RMS)
频率响应
10Hz ... 30kHz -/+0,05dB
1Hz ... 500kHz 优于 -3dB @ +6dBu 输出电平
线路输入/输出
输入 阻抗 20KΩ max. 电平电压 +23dBu
输出 阻抗47Ω max. 电平电压 +23dBu
平衡输入/输出: 变压器方式 - 可无损连接热地或冷地
增益
线路/线路 0dB, 背板另配15dB切换开关
线路/耳机 6dB, 背板另配15dB切换开关
噪声
XLR/RCA 输出 -102dBu
耳机输出 -97dBu 20Hz ...
20kHz 平直RMS / A 或 B 激活
电源
主供电电压 AC 50-60Hz, 100V, 110V, 120V, 220V, 230V, 240V resp. +/-10%
功耗 典型40W
保险丝 5x20 mm, 标称1,6A 延时 (2x)
尺寸和重量
HM1主机 宽 x 高 x 深 约 225 x 90 x 300mm, 约5kg
HMP1 (电源适配器) 宽 x 高 x 深 约170 x 60 x 185mm, 约1,5kg
